ESDAntistaattinen rannehihnatesteri

1. Rannehihnan testauslaitteen tekniset parametrit

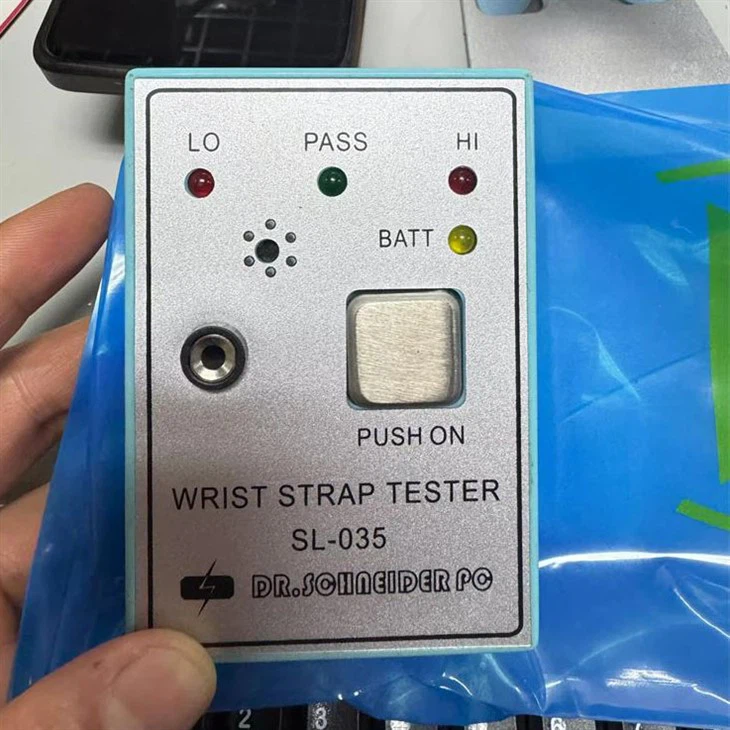

SL-035

2. Käyttöohjeet:
Dr Schneider PC SL{0}} -testeri on suunniteltu suorittamaan henkilökohtaisten ESD-maadoituslaitteiden (toiminnallista) testausta nopeasti ja toistuvasti.

Tätä tuotetta käytetään yhtenä tarkastustyökaluna ANSI ESD S20.20 kappaleen kohdan "6.1.3.2 "Tarkistusvaatimusten noudattaminen, ja todentaminen sisältää myös teknisten vaatimusten suunnitelmien jne. päivittäisen tarkastuksen" täytäntöönpanon loppuun saattamisessa.

Testiparametrit on asetettu valmiiksi tehtaalla, mutta ne on säädettävä omien parametrien mukaisiksi ennen käyttöä. SL{0}}-malli on yksinkertainen ja kätevä käyttää. Vihreä merkkivalo muistuttaa käyttäjää, että kaikki on normaalia. Punainen valo ja äänikehote osoittavat, että piirin vastus on liian korkea tai liian pieni.

3. Rannehihnatesti
Tämä testi varmistaa, että käyttäjän, rannehihnan ja maadoitusjohdon välillä on reitti.

Kun käytät rannehihnaa, työnnä (johdon) pistokkeen pää testerin etuosassa olevaan liitäntään.
Paina testipainiketta käynnistääksesi testauslaitteen, ja testeri voidaan käynnistää 2-3 sekunnissa.
Huomautus: Kun testaat, älä kosketa metalliosia vahingossa.

Vihreä "Normal (PASS)" -LED-valo palaa, mikä osoittaa, että ranne- ja maadoitusjohto toimivat oikein.
Jos "LO" tai "HI"-LED syttyy ja kuuluu äänihälytys, rannehihnan käyttäjän on heti tarkistettava, onko rannehihnalaite normaali.
Rannehihnan testivastuksen on oltava vähintään 750 KΩ, normaalialue on 750 KΩ-10MΩ ja enimmäisvastus ei saa olla suurempi kuin 10 MΩ.

Pintavastus	Valo näyttö	Tulos
800K OHM - 10M OHM	Vihreä valo päällä	OK normaali
Yli 10M OHM	Keltainen valo päällä	HEI Korkea
Alle 750K OHM	Punainen valo päällä	LO Matala
